Описание окружающей местности
Передающий радиоцентр с позывным «Рубрика» осуществлял дальнюю коротковолновую радиосвязь со странами бывшего социалистического лагеря. Эта воинская часть была построена в период с 1968 по 1971 годы и состояла из двух узлов связи, разнесённых на 14 километров друг от друга: приёмного и передающего. В месте где вы находитесь располагалась передающая часть. Приемная часть, включающая в себя пункт управления, располагается в посёлке Приозёрный, на данный момент не используется и законсервирована.
ПДРЦ «Рубрика» представлял собой трёхэтажное подземное сооружение с автономными системами жизнеобеспечения и был частью распределенной по всему миру системы подобных узлов, позволявших решить задачу стабильной передачи информации даже в условиях начала ядерной войны. «Рубрика» обеспечивала передачу приказов верховного командования западной группировке войск, расположенной в том числе и в странах Варшавского договора.
Главный вход в бункер ПДРЦ «Рубрика»был накрыт сверху небольшим фанерным домиком, раскрашенным в маскировочный камуфляж. Объект имел все необходимое для автономного существования: три дизельных генератора мощностью по 500 киловатт каждый, систему охлаждения приборов и передатчиков, систему фильтрации воздуха, станцию пожаротушения, кухню, столовую, туалеты и многое другое. Бункер был спроектирован выдерживать землетрясения и ударные волны ядерных ударов. Вся конструкция держится на сваях, гасящих возможные колебания поверхности.

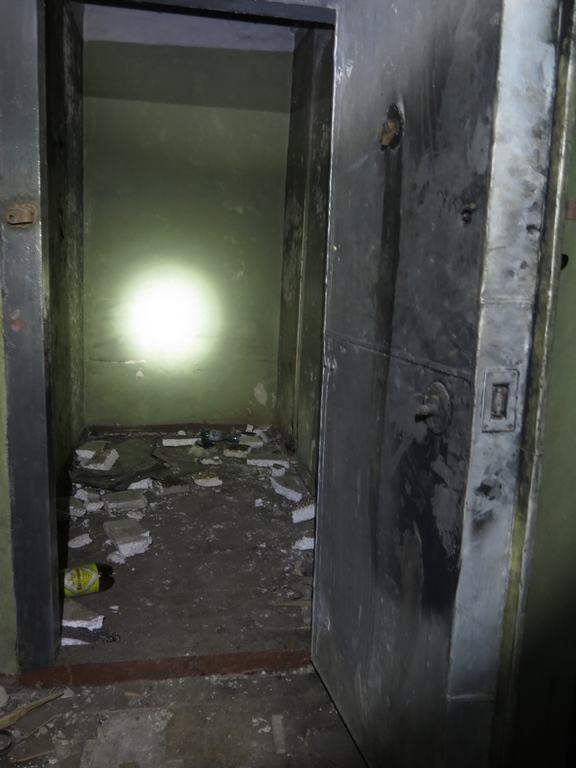

Вход в объект был возможен через систему шлюзовых камер. Внутри бункера поддерживалось давление выше атмосферного. Это было нужно для защиты от внешнего проникновения боевых отравляющих веществ. При последовательном прохождении камер давление постепенно повышалось.
Верхний этаж почти полностью был занят системами обеспечения передачи информации. В непосредственной близости от бункера находилось антенное поле. Связь с антеннами и соседними объектами осуществлялась посредством кабельных линий. Все кабели были оборудованы двойными герметичными оболочками, внутри которых поддерживалось повышенное давление. Даже самые незначительные повреждения кабеля фиксировались манометром, установленным внутри бункера. Это позволяло в режиме реального времени видеть состояние проводных линий связи и оперативно устранять неполадки.
Нижние два этажа бункера были отданы системам, позволявшим автономно функционировать до 3 недель. На объекте существовало шестнадцать систем вентиляции: приточная, рециркуляционная, вытяжная, для дыхания, для охлаждения приборов и пр.
Воздух в каждой из систем было необходимо очищать, охлаждать, осушать или увлажнять. Для первичной очистки поступающего с поверхности воздуха был предусмотрен циклонный фильтр, в котором воздух пропускался через барабан из мелкоячеистой сетки, частично погруженный в масло. На случай применения отравляющих веществ была предусмотрена вентиляция через угольные фильтры. Воздух, используемый для охлаждения оборудования, пропускали через струйный водяной поток в кондиционере холодильных машин. В зависимости от того, в каком режиме находилась воинская часть, диспетчер выбирал режим воздухообеспечения. При невозможности забора воздуха с поверхности был предусмотрен автономный запас в 4000 м³, хранившийся в 96-ти специальных баллонах.
Питание энергетической системы комплекса осуществлялось дизель-генератором. Однако, первые 15 минут работы дизель не мог поддерживать необходимую нагрузку, поэтому использовались трёхмашинные агрегаты. В них генераторы, выдававшие рабочее напряжение для питания систем комплекса, приводились в движение двигателем либо переменного, либо постоянного тока. Последние питались от аккумуляторов, расположенных в соседнем зале. «Рубрика» оборудована пятью трёхмашинными агрегатами.
Аккумуляторы занимали целый обширный зал, ещё одна комната была выделена под дублированные выпрямительные установки (ВУС), обеспечивавшие их зарядку.
Управление электрической системой осуществлялось через главный распределительный щит. Он был смонтирован на платформе, подвешенной к потолку на амортизаторах. Это позволяло предохранить оборудование и коммуникации от выхода из строя в случае воздействия на сооружение сейсмических волн при близком ядерном взрыве.
Основные запасы топлива хранились в двух ёмкостях по 60 м³, расположенных в грунте за внешними стенами объекта.
В 1991 году оба объекта планировали модернизировать, по аналогии с бункерами в Польше и Германии. Была завезена часть оборудования, но случился развал СССР и оборудование не успели смонтировать

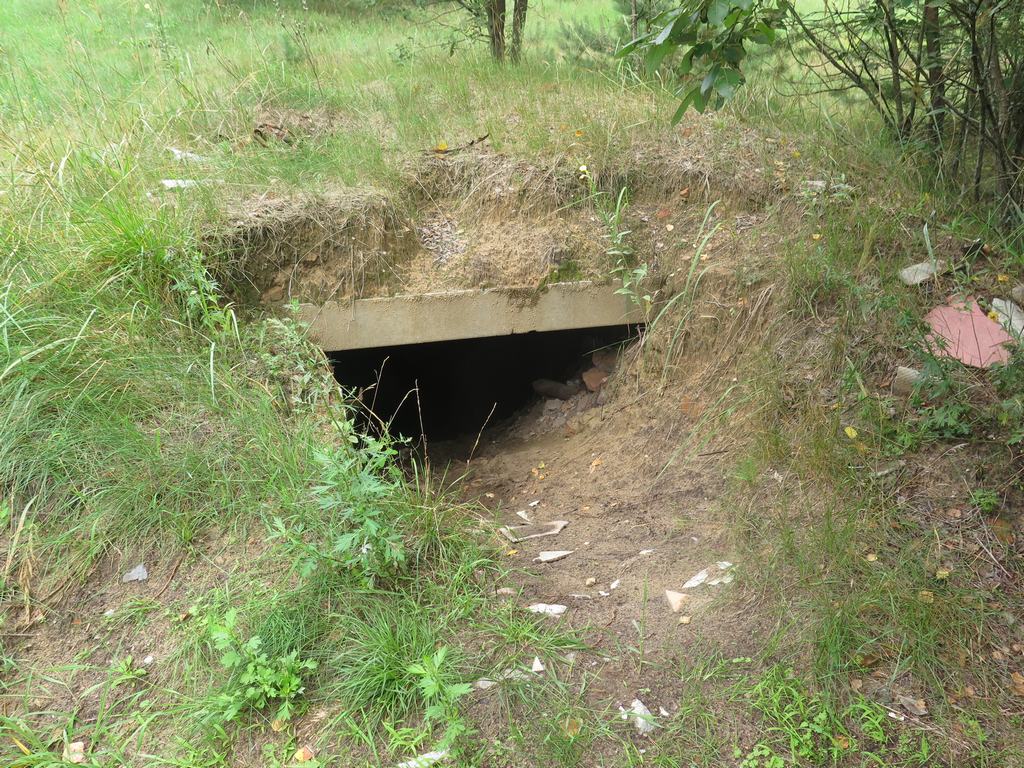

Охрану со станции сняли в 2006 году, передающий радиоцентр был разграблен, а позднее рекультивирован. На текущий момент все постройки над бункером снесены, а входы засыпаны.
При подготовке описания использовались материалы с сайта http://txapela.ru/blogs/kissaveli/kak-ustroen-sekretnyy-sovetskiy-bunker/
